医学红外热成像仪机芯K23A8

2021/12/02 解决方案 4145

产品简述

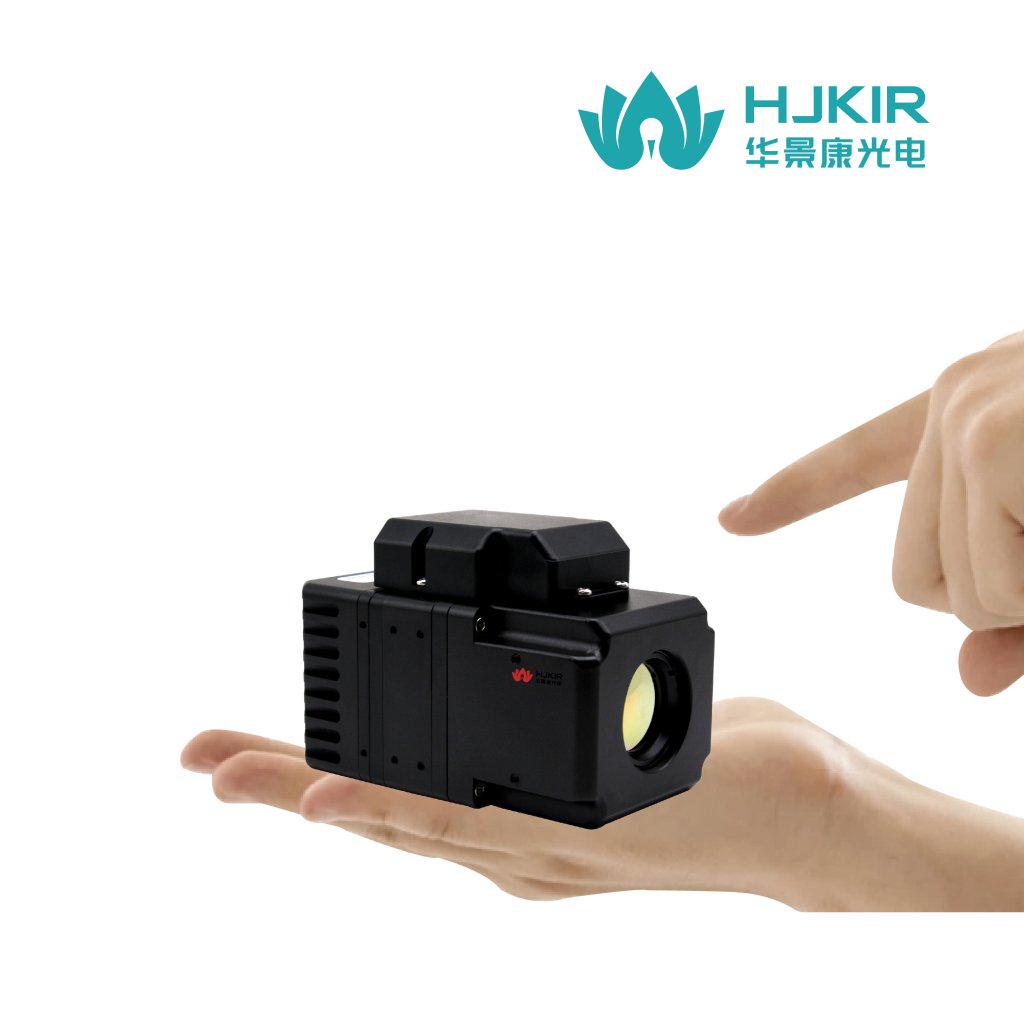

医学红外热成像仪机芯K23A8采用17μm非制冷红外焦平面探测器、高性能红外镜头和信号处理电路，并嵌入图像处理算法，具备体积小、功耗低、启动快速、成像质量优异、测温准确等特点。

医学红外热成像仪机芯K23A8配备专业的医用分析软件，对病灶的呈现一目了然。

功能特性

采用高灵敏度探测器，实时准确测温；
采用自研测温校正算法，在稳定环境下，测温精度达到±0.3℃；
输出全码流无损16Bit温度数据，提供客户端软件及SDK开发包；
非接触式全画幅测温监控，能够在人流密集的场所进行大面积监测，可长年稳定工作。

应用领域

人体红外检测红外健康体温筛查生物科学

智慧农业畜牧养殖精密检测科学研究

产品参数常见问题

K23A8 技术参数

探测器
探测器类型	非制冷焦平面微测辐射热计
像元数	384×288
像元间距	17μm
波长范围	8～14μm
热灵敏度（NETD)	≤50mk@30℃
帧频	≤50Hz（可配置）
图像处理与显示
开机时间	≤15S
调色板	多种调色板，包括白热、黑热、铁红、彩虹等
数据格式	16Bit温度数据（全码流）
测温分析
测温范围	30℃~42℃ (0℃~60℃可测，超出范围精度略差)
测温精度	±0.3℃（开机15min后达到测温精度）
全屏一致性	±0.4℃
电气特性
数据接口	RJ45
网络标准	百兆网/千兆网（百兆网需降低帧频）
协议支持	UDP
电源接口	2EDGKD-3.81mm/2P
输入电源电压	5V～12VDC
通信接口	UART@RS485（反控云台和相机）
稳态功耗	<2.2W
反接保护	有
过欠压保护	有
环境参数
工作温度	0℃～60℃（15℃～35℃范围内可保证测温精度）
存储温度	-45℃～70℃
抗温度冲击	5℃/min（-40℃～60℃）
抗振性	4.3g，x、y、z轴每轴2小时
抗冲击	加速度30g，半正弦波，脉冲宽度6ms，安装使用方向冲击3次
湿度	≤95%(非冷凝)
镜头
焦距	8mm(F#0.8)
聚焦方式	电动
视场角	44.3°×34.0°（水平视场角×垂直视场角）
空间分辨率	2.125mrad
清晰成像范围	0.3m～∞
物理特性
外形尺寸	61mm×52mm×84.2mm
重量	<355g
安装孔	底部两个M3×4，两侧面各8个M2×4
客户端
实时温度显示	支持
多种测温对象	支持
手动温窗拉伸	支持
拍照和分析	支持
生成报告	支持
常用语词典录入	支持
单位/用户/会员管理	支持
SDK开发包
运行环境	支持win32、x64、Linux(x86、ARM)

一、上位机运行异常

可能原因：

缺少必要运行库（安装软件目录下的exe或者credist_vs2013.x86.exe
软件不支持所使用的操作系统（更换操作系统或电脑）

二、软件检测不到相机IP地址

可能原因：

电脑防火墙阻止网络传输（关闭防火墙，或者将软件添加到防火墙白名单）

三、软件检测到相机IP地址，但是无图像输出或者图像卡顿

可能原因：

带宽不足（检查相机网卡是否为千兆网，建议使用千兆网，百兆网相机会自动降低帧频）
网卡配置问题（对于100Hz或者200Hz高帧频相机，需要开启网卡的巨帧功能）
电脑本地IP与相机IP不在同一网段(修改电脑本地链接IP地址，与相机在同一网段，并且不与相机相同
软件不支持所使用的操作系统（更换操作系统或电脑）

四、测温偏差大

可能原因：

使用环境超出产品使用范围（使用合适降温措施）
温度段不匹配（选择合适温度段进行测温）

五、图像闪烁或出现花屏现象

可能原因：

电源电压或者功率不满足相机要求（更换电源）
相机硬件故障(返厂维修）
